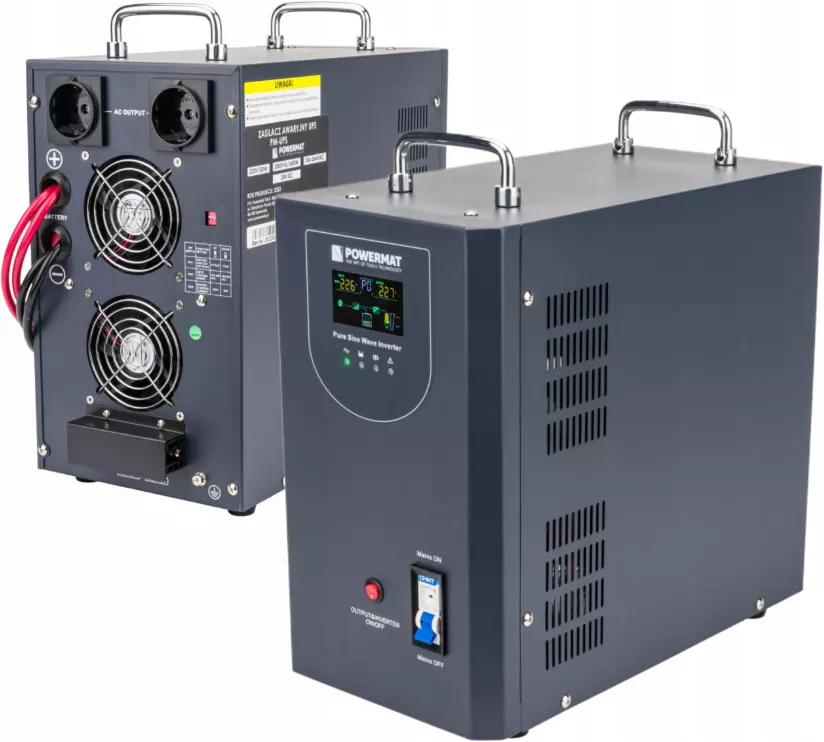

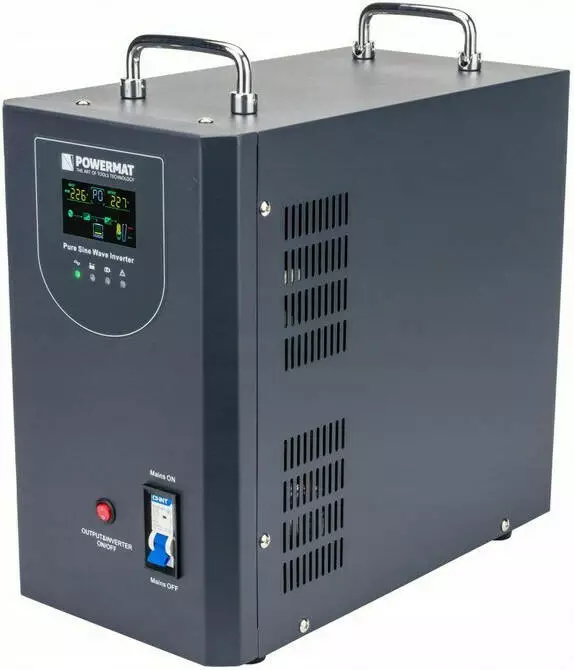

АВАРИЙНЫЙ ИСТОЧНИК ПИТАНИЯ
LCD 2000ВА 1600ВТ ДЛЯ КОТЛА
POWERMAT PM-UPS-2000MP
2000 ВА / 1600 Вт | 24В | ЖК-ДИСПЛЕЙ | ЧИСТАЯ
СИНУСОИДА
Источник
бесперебойного питания PM-UPS-2000MP компании POWERMAT представляет
собой линейно-интерактивный источник питания эффективной мощностью
1600 Вт и полной мощностью 2000 ВА.
ХАРАКТЕРИСТИКА ПРОДУКТА
Источник
бесперебойного питания (ИБП) — это устройство, которое обеспечивает
бесперебойное питание других электронных устройств даже в случае
сбоя электропитания. При наличии напряжения в розетке ИБП
автоматически заряжает подключенный аккумулятор. Кроме того, блок
питания имеет ряд защит от перегрузки, перегрева, слишком высокого
и слишком низкого входного напряжения, от перезаряда и разряда
аккумулятора, короткого замыкания, обеспечивающих максимальную
защиту подключаемых устройств.
- Функции
преобразователя постоянного/переменного тока, источника
бесперебойного питания (ИБП) и автоматического зарядного устройства
аккумуляторов объединены в одном устройстве.
- В случае отключения
электроэнергии ИБП немедленно подает питание на подключенные к нему
устройства, позволяя безопасно выключить оборудование и сохранить
важные данные. Внезапное отключение электроэнергии может привести к
потере информации и повреждению электронного оборудования.

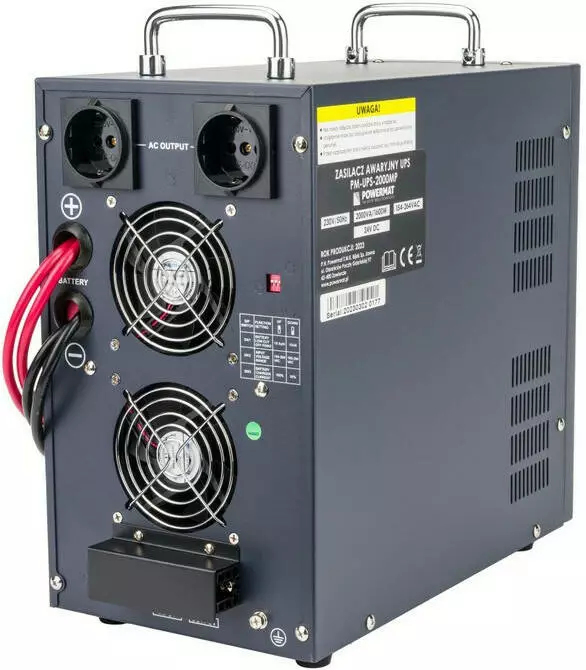

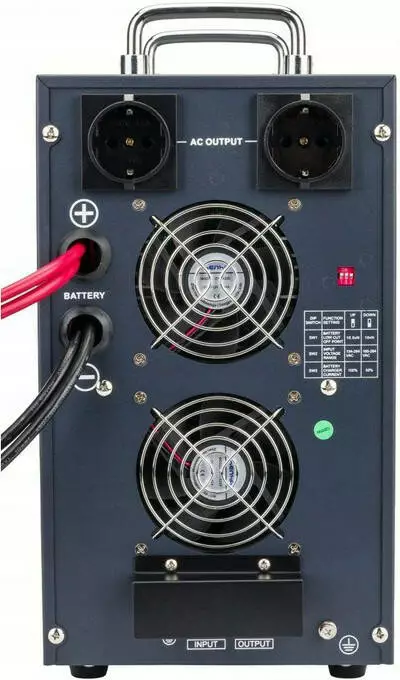

- ИБП POWERMAT —
устройство, которое прекрасно решает эту проблему. Позволяет
подключать внешний аккумулятор/комплект аккумуляторов (параллельно)
напряжением 24В, имеет две выходные розетки напряжением 230В,
позволяет поддерживать работу двух устройств одновременно.
- Тороидальный
трансформатор, используемый в преобразователе, обеспечивает высокий
КПД и низкий ток холостого хода. Устройство гораздо более
энергоэффективно, чем старые конструкции, в которых используются
трансформаторы с сердечниками Е-типа.
- Быстрый 32-битный
микропроцессор обеспечивает точную и безотказную работу.
- Преобразователь
выдает на выходе чистое синусоидальное напряжение, что позволяет
работать практически с любым типом нагрузки.
- Высокий зарядный
ток аккумулятора (точные значения в таблице с техническими
данными).
- Интеллектуальное
управление охлаждающим вентилятором в зависимости от фактической
температуры устройства и состояния нагрузки инвертора.
- Встроенный
стабилизатор сетевого напряжения AVR.
- Предназначен для
работы с необслуживаемыми аккумуляторами AGM VRLA или GEL.
- Дополнительно встроенный ЖК-дисплей четко
информирует о текущем режиме работы блока питания. Производитель
также подготовил понятную инструкцию на польском языке, что
значительно упрощает использование устройства.
ПРИМЕР ПРИМЕНЕНИЯ
Источник
бесперебойного питания PM-UPS-2000MP, предлагаемый Powermat,
обеспечивает бесперебойное питание и защиту многих устройств, таких
как:
- Компьютеры
- Системы
сигнализации
- Рабочие
станции
- Серверы
- Телекоммуникации и
фискальные устройства
- Телевизионное
оборудование
- Печи центрального
отопления, насосы и контроллеры
- Другие устройства с
любым типом нагрузки с адаптированным к устройству
энергопотреблением.
ОСОБЕННОСТИ ПРОДУКТА
Линейно-интерактивный ИБП
- Одним из основных
преимуществ этого типа источника питания является то, что он
работает в интерактивном режиме с линией электропередачи. Это
означает, что в случае падения напряжения в сети блок питания
автоматически переключается на подключенный аккумулятор, чтобы
обеспечить постоянное напряжение и бесперебойное питание
устройства.
- Поскольку он
способен обмениваться данными с линией электропередачи, он
обеспечивает более эффективную защиту подключенных устройств от
повреждений, вызванных нестабильным напряжением.
- Еще одним
преимуществом линейно-интерактивных ИБП является их относительно
невысокая цена по сравнению с другими типами ИБП, например
онлайн-ИБП. Поскольку они не требуют таких высококачественных
компонентов, они более доступны для малого бизнеса и домашних
пользователей.
Чистая синусоидальная волна
Устройство выдает на выходе «синусоидальное» напряжение, такое же,
как и в электросети. Благодаря этому он может питать индукционные
устройства (в том числе электроинструменты, воздушные компрессоры,
кондиционеры, холодильники, морозильники и т. д.). Конечно, не
забудьте подобрать мощность блока питания в соответствии с
нагрузкой.

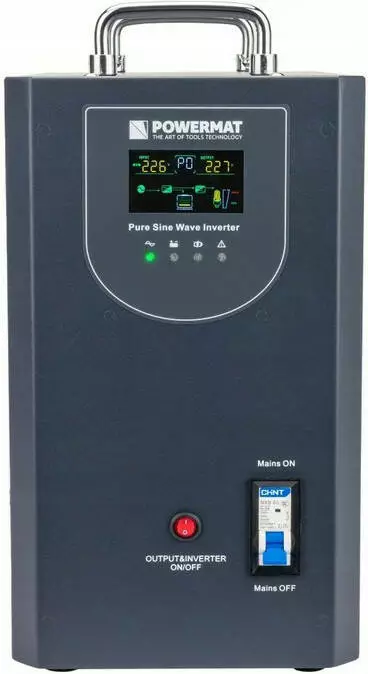

Всегда под контролем
Благодаря
ЖК-дисплею пользователь может отслеживать ключевые параметры
источника питания, такие как: входное и выходное напряжение,
частота в Гц, состояние батареи, нагрузка и текущий режим работы.
Это обеспечивает непрерывную информацию о состоянии устройства и
позволяет быстро реагировать в случае необходимости.
Отсутствие электричества – не проблема
Инженеры
позаботились о функции холодного старта в PM-UPS-2000MP, а это
значит, что устройство может работать в режиме аккумулятора без
предварительного подключения к электросети. Это полезное решение в
случае внезапного отключения электроэнергии, когда нам нужен
быстрый доступ к данным на настольном компьютере или другом
устройстве.
ЖК ДИСПЛЕЙ
- Индикатор питания
переменного тока
- Светодиод
включенного инвертора
- Диод зарядки
аккумулятора
- Светодиод
ошибки
Режимы работы устройства
- Режим ИБП: питание
от сети во время зарядки аккумулятора, переход на питание от
аккумулятора в случае нестабильного напряжения или полной потери
сетевого питания.
- Режим выпрямителя:
зарядка аккумулятора без питания приемников.
- Режим
преобразователя постоянного/переменного тока: принудительное
питание напрямую от аккумулятора без подключения к
электросети.
Схема подключения аккумуляторов 12В
(последовательное соединение) для получения аккумулятора
24В
- В случае с нашим
устройством требуется подключить аккумулятор с номинальным
напряжением 24В. Для этой цели можно использовать две батареи
напряжением 12В и одинаковой емкости, соединенные последовательно,
согласно представленному примеру схемы.
- Подключаем
аккумуляторы с одинаковым номинальным напряжением. Соедините
аккумуляторы последовательно с противоположными полюсами, то есть
разъемами «-» и «+».
- Первая батарея в
серии будет иметь свободный разъем «+», а последняя — разъем «-».
Эти разъемы следует использовать для подключения последовательного
блока к источнику питания ИБП.
- При подключении
последовательного блока к ИБП не забывайте соблюдать
соответствующую полярность, как показано на схеме. То есть
одинаковые полюса, разъем «+» на «+» и разъем «-» на «-».
- Таким образом, мы
получаем аккумуляторный блок с напряжением суммы используемых
батарей и одинаковой емкостью.
Важные советы по последовательному соединению
аккумуляторов:
- При
последовательном соединении следует рассмотреть возможность
использования так называемого дополнительного балансир напряжения
для поддержания одинакового напряжения батареи. При
последовательном соединении двух и более аккумуляторов напряжение
каждого аккумулятора может быть разным, у одного напряжение будет
высоким, у другого — низким. Различное напряжение аккумуляторов
может привести к их неравномерной зарядке и разрядке.
- Лучше всего
комбинировать аккумуляторы одинаковой емкости.
- Они должны быть
изготовлены по одной и той же технологии.
- Их следует носить
одинаково.
- Тот же уровень
заряда аккумулятора.
- Кабели,
используемые для подключения аккумуляторов, должны быть
соответствующего размера и как можно короче.
- При замене батарей
на новые все батареи следует заменять одновременно.
Схема подключения аккумуляторов 12В
(последовательно-параллельное соединение) для получения
аккумуляторного блока 24В двойной емкости
- Для такого типа
подключения можно использовать 4 аккумулятора напряжением 12В
одинаковой емкости. Аккумуляторы соединены параллельно в два
последовательных пакета по 2 штуки в каждом, согласно приведенной
примерной схеме.
- Подготовка двух
одинаковых серийных комплектов: Подключите 2 аккумулятора с
одинаковым номинальным напряжением. Соедините аккумуляторы
последовательно с противоположными полюсами, то есть разъемами «-»
и «+».
- Первая батарея в
серии будет иметь свободный разъем «+», а последняя — разъем «-».
Эти разъемы следует использовать для подключения последовательного
пакета из 2 батарей к следующему, создавая параллельное соединение
между пакеты. Следующее подключение должно быть выполнено таким же
образом, непосредственно к источнику питания ИБП.
- При подключении
агрегата к ИБП не забывайте соблюдать соответствующую полярность,
как показано на схеме. То есть одинаковые полюса, разъем «+» на «+»
и разъем «-» на «-».
- Таким образом, мы
получаем аккумуляторный блок с напряжением суммы используемых
батарей и удвоенной емкостью.
Важные советы по последовательно-параллельному соединению
аккумуляторов:
Принципы
и рекомендации по выбору и подключению аккумуляторов такие же, как
и при последовательном соединении.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Мощность: 2000
ВА/1600 Вт
- Напряжение: 230 В
переменного тока
- Выходные розетки: 2
розетки 230 В с заземлением или клеммной колодкой.
- Защита выхода:
предохранитель C20
- Частота: 50 Гц
- Тип трансформатора:
Тороидальный
- Стабилизация
напряжения: ДА
- Форма напряжения:
чистая синусоидальная волна
- Волновые искажения:
≤3%
- Поддерживаемые типы
аккумуляторов: 24 В — AGM VRLA и GEL.
- Напряжение зарядки:
27,2 В
- Максимальный ток
зарядки: 20А
- Защита
аккумулятора: при 20,5 В
- Время переключения:
<10 мс
- Время работы ИБП:
Зависит от используемой аккумуляторной установки.
- Звуковая
сигнализация: ДА (описание в руководстве пользователя)
- Вес товара с
упаковкой: 16,7 кг.
Обезопасит от:
- перегрузка,
- Перед перезарядкой
и разрядкой
- Короткое
замыкание
- Перегрев
- От слишком высокого
и слишком низкого входного напряжения
