ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТПУ-1-25...2500/10(6)0,4 У1 (тупиковые киоскового типа)

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТПУ-1-25...2500/10(6)0,4 У1 (тупиковые киоскового типа)

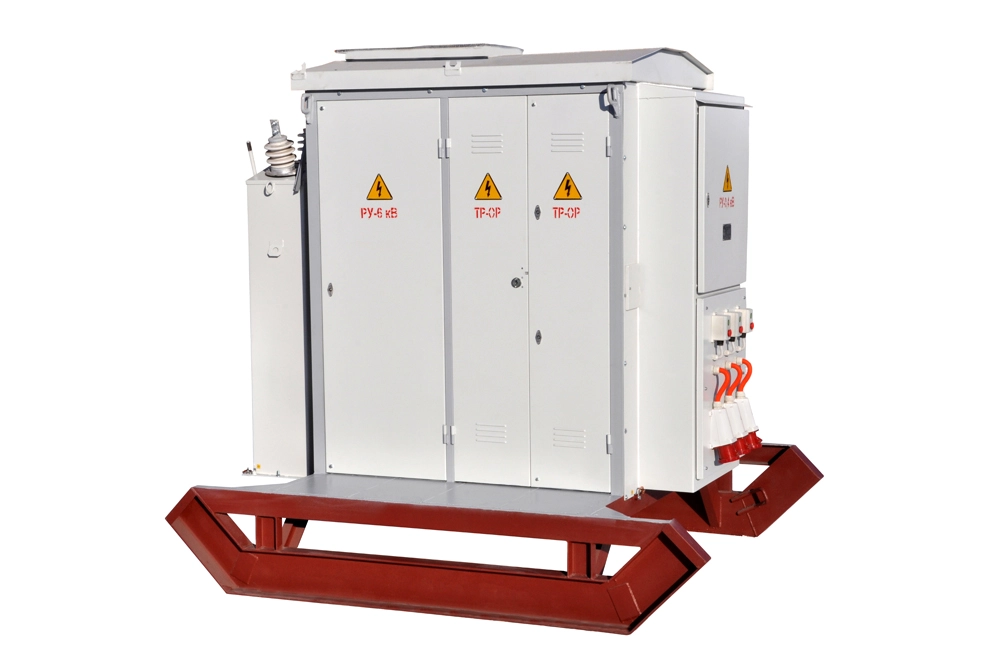

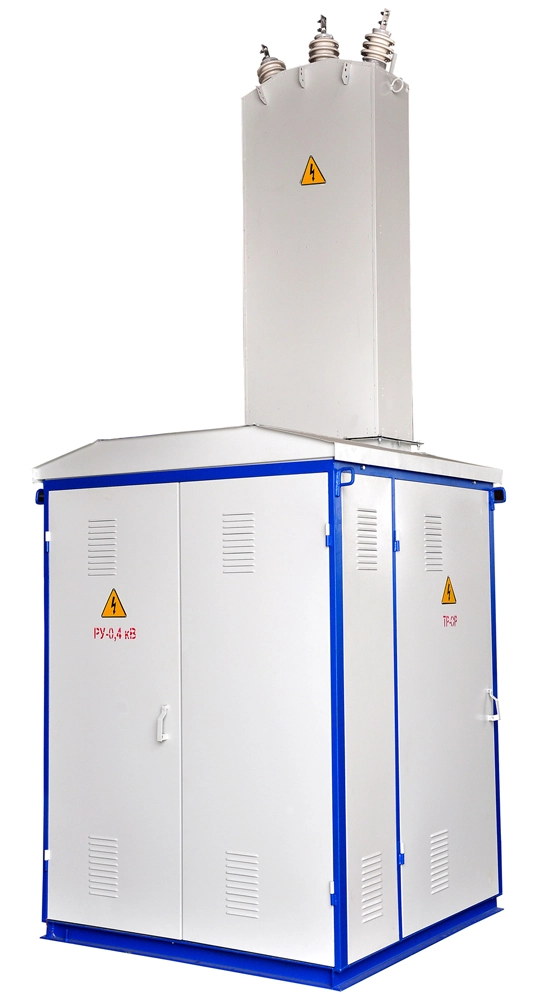

Подстанции трансформаторные комплектные

тупиковые – КТП-1 мощностью 25- 630 кВА,

напряжением ВН 6 или 10 кВ и напряжением НН

 0,4 кВ предназначены для приема, преобразования и

распределения электрической энергии трехфазного

 переменного тока частотой 50 Гц в системах с

глухозаземленной нейтралью трансформатора на

стороне низкого напряжения. КТП-1предназначены

для электроснабжения сельскохозяйственных,

промышленных потребителей, отдельных населенных

пунктов и небольших промышленных объектов в

районах с умеренным климатом (от -45°С до +40°С).

КТП-1 устанавливается на простейшую бетонную

площадку.

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1.  Высота над уровнем моря - не более 1000 м;

2.  Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.  Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.  Тип атмосферы – II по ГОСТ 15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Тупиковые КТП-1 изготавливаются как однотрансформаторные так и двух- трансформаторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу).

По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле.

Пример заказа КТП мощностью 630 кВА напряжением сети 6 кВ воздушный ввод ВН и кабельный ввод НН

КТПУ-1К- 630/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры КТП

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.

Примечание: в КТП мощностью 25-400 кВА QS1-разъединитель РВз-10-630У3,

                        в КТП мощностью 630-2500 кВА QS1-выключатель нагрузки

                        ВН-РА-10-630У3.
