ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТП-250...2500/10(6)0,4 У3, У1 (общепромышленная)

Код товара:

Наличие:

Под заказ

Подстанции трансформаторные комплектные мощностью 250- 2500 кВА (в дальнейшем КТП), напряжением ВН 6 или 10 кВ и напряжением НН 0,4кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц. КТП предназначены для электроснабжения промышленных объектов в районах с умеренным климатом (от -25°С до +40°С).

Вид климатического исполнения У3 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1.Высота над уровнем моря - не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.Относительная влажность до 80% при температуре +20°С;

4.Тип атмосферы – II по ГОСТ15150.

КТП классифицируются по следующим признакам.

Признаки классификации КТП	Исполнение

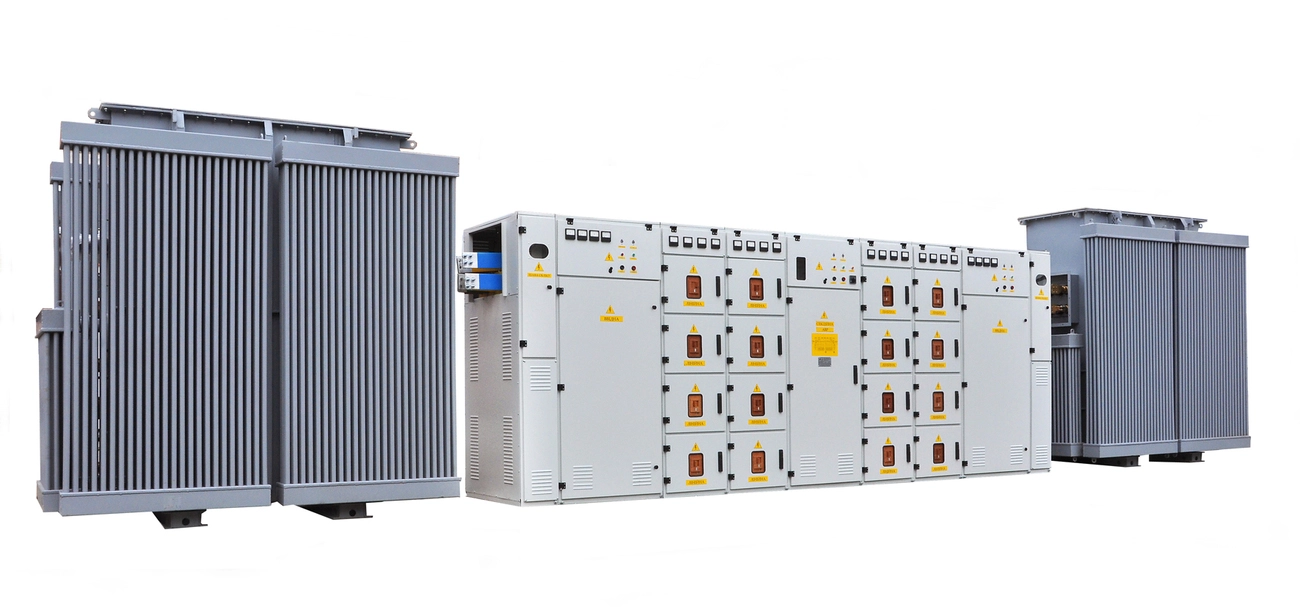

По типу силового трансформатора	с масляным силовым трансформатором

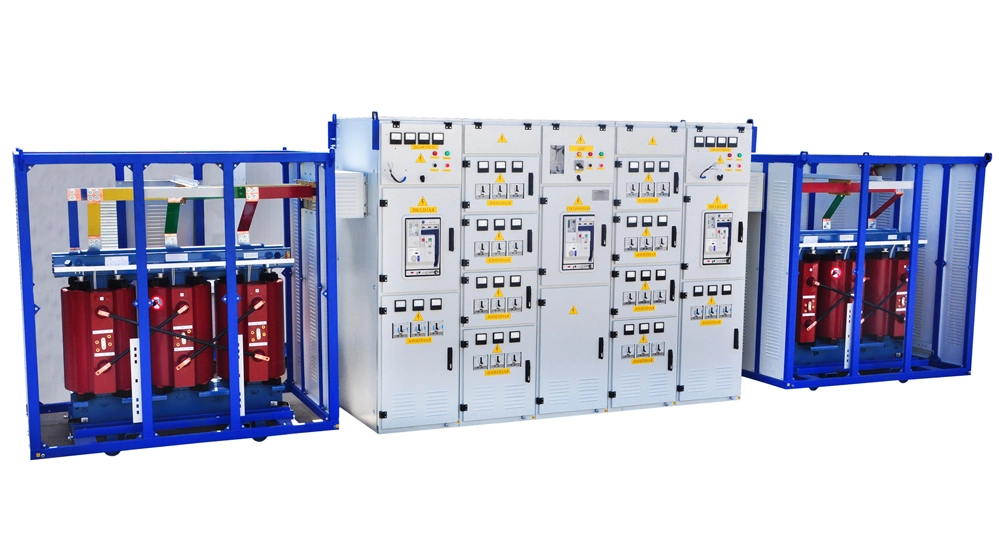

По типу силового трансформатора	с сухим силовым трансформатором
По способу выполнения нейтрали со стороны низкого напряжения	с глухозаземленной нейтралью
	с изолированной нейтралью
По взаимному расположению изделия	Однорядные (правые или левые)
По взаимному расположению изделия	двухрядные
По числу применяемых трансформаторов	однотрансформаторные (КТП)
По числу применяемых трансформаторов	двухтрансформаторные (2КТП)
По выполнению выводов отходящих линий низкого напряжения	кабелем вниз или вверх
По выполнению выводов отходящих линий низкого напряжения	шинами
По климатическому исполнению и категории размещения	У3
По степени защиты оболочки	IР 31 по ГОСТ 14254
По типу устанавливаемых автоматических выключателей в распределительном устройстве низкого напряжения (РУНН)	с выдвижными выключателями
	со стационарными выключателями
По типу исполнения устройства ввода высокого напряжения (УВН)	ВВ-1 (глухой ввод) - без коммутационных аппаратов
	ШВВ-2 с выключателем нагрузки ВН-РА, предохранителями ПКТ и заземлителем
	ШВВ-2В с вакуумным выключателем

Основные технические характеристики приведены в таблице.

Наименование параметра	КТП (2КТП)
Наименование параметра	250	400	630	1000	1600	2500
Мощность силового трансформатора, кВа	250	400	630	1000	1600	2500
Номинальное напряжение ВН, кВ	6 или 10
Номинальное напряжение НН, кВ	0,4
Номинальный ток сборных шин, кА: УВН РУНН	0,4
Номинальный ток сборных шин, кА: УВН РУНН	0,36	0,58	0,91	1,445	2,31	3,61
Ток термической стойкости в течении 1с, кА УВН РУНН
	20	20	20	20	20	-
	10	10	25	25	30	40
Ток электродинамической стойкости в течении 1с, кА УВН РУНН
	51	51	51	51	51	-
	25	25	50	50	70	100
Сопротивление изоляции цепей Ом, не менее УВН РУНН	1000
Сопротивление изоляции цепей Ом, не менее УВН РУНН	1,0

В двухрядных подстанциях предусмотрен шинный мост. Расстояние между фасадами противоположных рядов (по заказу) - 1800,2300 или 2800 мм. По заказу возможно изготовление шинных мостов нестандартных размеров.

УВН допускает возможность присоединения до двух высоковольтных кабелей сечением 3х150 мм². По заказу возможно изготовление УВН других типов- с трансформаторами тока, трансформаторами напряжения, с организацией учета по высокой стороне, проходного типа, с секционированием, с автоматическим включением резерва и другие.

РУНН состоит из набора шкафов:

1) Шкафов ввода ШНВ;

2) Шкафов отходящих линий ШНЛ;

3) Шкафа секционного ШНС - только для двухтрансформаторной КТП;

4) Шинопровода - только для двухрядной двухтрансформаторной КТП;

5) Шкаф учета - по заказу;

6) Шкаф сигнализации - по заказу.

В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании - выдвижного исполнения; на отходящих линиях - стационарного или выдвижного типа. Релейная аппаратура, амперметры, вольтметры и учет расположены в верхней части шкафа. По заказу возможен учет в отдельном шкафу. Конструкция шкафов РУНН со стационарными выключателями обеспечивает оперирование приводами выключателей при закрытых дверях.

В шкафах РУНН обеспечена возможность подключения кабелей диаметром до 150 мм² в количествах обеспечивающем отвод номинального тока каждого выключателя.

Шкафы ШНВ (по заказу) обеспечивают возможность подключения шинопроводов.

В двухтрансформаторных КТП предусмотрено секционирование и (по заказу) автоматический ввод резерва.

По заказу выполняются в КТП защиты от перегрузок. По заказу изделия комплектуются установками для компенсации реактивной мощности.

Номенклатура шкафов РУНН приведена в таблице.

Тип шкафа	Выключатели					Прим.
	назначение	исполнение	номинальный ток, А	кол.
1	2	3	4		5	6
250 или 400 или 630
ШНВ-1	вводный	выдвижной	250 или 400 или 630	1		3) ,4)
	отход. линии	стационарный	16-250	3
ШНВ-2	вводный	выдвижной	250 или 400 или 630	1		3) ,4)
	отход. линии	выдвижной	16-250	3
ШНС-1	секционный	выдвижной	250 или 400 или 630	1		3) ,4)
	отход. линии	стационарный	16-250	3
ШНС-2	секционный	выдвижной	250 или 400 или 630	1
	отход. линии	выдвижной	16-250	3
ШНС-3	секционный	выдвижной	250 или 400 или 630	1
	отход. линии	стационарный	16-250	3
1	2	3	4	5		6
ШНС-4	секционный	выдвижной	250 или 400 или 630	1
	отход. линии	выдвижной	16-250	3
ШНЛ-1	отход. линии	выдвижной	16-250	6		3)
ШНЛ-2	отход. линии	выдвижной	16-250	5		3)
ШНЛ-3	отход. линии	выдвижной	16-250	4		3)
ШНЛ-4	отход. линии	стационарный	16-250	6		3)
ШНЛ-5	отход. линии	стационарный	16-250	5		3)
ШНЛ-6	отход. линии	стационарный	16-250	4		3)
1000
ШНВ-3	вводный	выдвижной	1000	1		3) ,4)
	отход. линии	стационарный	160-630	2
ШНВ-4	вводный	выдвижной	1000	1		3) ,4)
	отход. линии	выдвижной	160-630	2
ШНВ-5	вводный	выдвижной	1000	1		3) ,4)
	отход. линии	выдвижной	1000	1
ШНС-5	секционный	выдвижной	1000	1
	отход. линии	стационарный	160-630	2
ШНС-6	секционный	выдвижной	1000	1
	отход. линии	стационарный	160-630	2
ШНС-7	секционный	выдвижной	1000	1
	отход. линии	выдвижной	160-630	2
ШНС-8	секционный	выдвижной	1000	1
	отход. линии	выдвижной	160-630	2
ШНС-9	секционный	выдвижной	1000	1
	отход. линии	выдвижной	160-630	2
ШНС-10	секционный	выдвижной	1000	1
	отход. линии	стационарный	160-630	2
ШНЛ-7	отход. линии	выдвижной	160-630	5		3)
ШНЛ-8	отход. линии	выдвижной	160-630	4		3)
ШНЛ-9	отход. линии	стационарный	160-630	5		3)
ШНЛ-10	отход. линии	стационарный	160-630	4		3)
ШНЛ-11	отход. линии	выдвижной	16-250	2		3)
		выдвижной	160-630	4
ШНЛ-12	отход. линии	стационарный	16-250	2		3)
		стационарный	160-630	4
1600
ШНВ-6	вводный	выдвижной	1600	1		3) ,4)
	отход. линии	стационарный	160-630	2
ШНВ-7	вводный	выдвижной	1600	1		3) ,4)
	отход. линии	выдвижной	160-630	2
1	2	3	4	5		6
ШНВ-8	вводный	выдвижной	1600	1		3) ,4)
	отход. линии	выдвижной	1000	1
ШНС11	секционный	выдвижной	1600	1
	отход. линии	стационарный	160-630	2
ШНС12	секционный	выдвижной	1600	1
	отход. линии	стационарный	160-630	2
ШНС-13	секционный	выдвижной	1600	1
	отход. линии	выдвижной	160-630	2
ШНС-14	секционный	выдвижной	1600	1
	отход. линии	выдвижной	160-630	2
ШНС-15	секционный	выдвижной	1600	1
	отход. линии	выдвижной	160-630	2
ШНС-16	секционный	выдвижной	1600	1
	отход. линии	стационарный	160-630	2
ШНЛ-13	отход. линии	выдвижной	160-630	5		3)
ШНЛ-14	отход. линии	выдвижной	160-630	4		3)
ШНЛ-15	отход. линии	стационарный	160-630	5		3)
ШНЛ-16	отход. линии	стационарный	160-630	4		3)
ШНЛ-17	отход. линии	выдвижной	16-250	2		3)
		выдвижной	160-630	4
ШНЛ-18	отход. линии	стационарный	16-250	2		3)
		стационарный	160-630	4
ШНЛ-19	отход. линии	выдвижной	1000	1		3)
ШНЛ-20	отход. линии	выдвижной	1600	1		3)
ШНЛ-21	отход. линии	выдвижной	1000	2		3)
2500
ШНВ-09	вводный	выдвижной	2500	1		3) ,4)
	отход. линии	выдвижной	160-630	1
ШНВ-10	вводный	выдвижной	2500	1		3) ,4)
	отход. линии	выдвижной	1000	1
ШНВ-11	вводный	выдвижной	2500	1		3) ,4)
ШНС-17	секционный	выдвижной	2500	1
ШНС18	секционный	выдвижной	2500	1
	отход. линии	выдвижной	160-630	1
ШНС19	секционный	выдвижной	2500	1
	отход. линии	выдвижной	1000	1
ШНС-20	секционный	выдвижной	2500	1
	отход. линии	выдвижной	160-630	1
ШНС-21	секционный	выдвижной	2500	1
	отход. линии	выдвижной	1000	1
1	2	3	4	5		6
ШНС-22	секционный	выдвижной	2500	1
ШНС-23	секционный	выдвижной	2500	1
	отход. линии	выдвижной	160-630	1
ШНС-24	секционный	выдвижной	2500	1
	отход. линии	стационарный	1000	1
ШНЛ-21	отход. линии	выдвижной	160-630	5		3)
ШНЛ-22	отход. линии	выдвижной	160-630	4		3)
ШНЛ-23	отход. линии	стационарный	160-630	5		3)
ШНЛ-24	отход. линии	стационарный	160-630	4		3)
ШНЛ-25	отход. линии	выдвижной	16-250	2		3)
		выдвижной	160-630	4
ШНЛ-26	отход. линии	стационарный	16-250	2		3)
		стационарный	160-630	4
ШНЛ-27	отход. линии	выдвижной	1600	1		3)
ШНЛ-28	отход. линии	выдвижной	2500	1		3)
ШНЛ-29	отход. линии	выдвижной	1600	2		3)
ШНЛ-30	отход. линии	выдвижной	1000	1		3)
		выдвижной	160-630	4
ШНЛ-31	отход. линии	выдвижной	1600	1		3)
		выдвижной	160-630	3
ШНЛ-32	отход. линии	выдвижной	2500	1		3)
		выдвижной	160-630	1
ШНЛ-31	отход. линии	выдвижной	1600	1		3)
		стационарный	160-630	2

1) Шкафы по заказу комплектуются автоматическими выключателями ОАО «Контактор» г.Ульяновск (Российская Федерация), ОЕZ (Чехия), EFEN (Германия), ETI (Словения), фирм АВВ, Siemens, Merlin Gerin, Schneider Elektrik, Moeller и другие;

2) Все вводные шкафы имеют правое исполнение;

3) Имеется исполнение с выходом на шинопровод двухрядной КТП;

4) Имеется исполнение с выходом от сборных шин на магистральный шинопровод.
