Основною метою агрегату є:

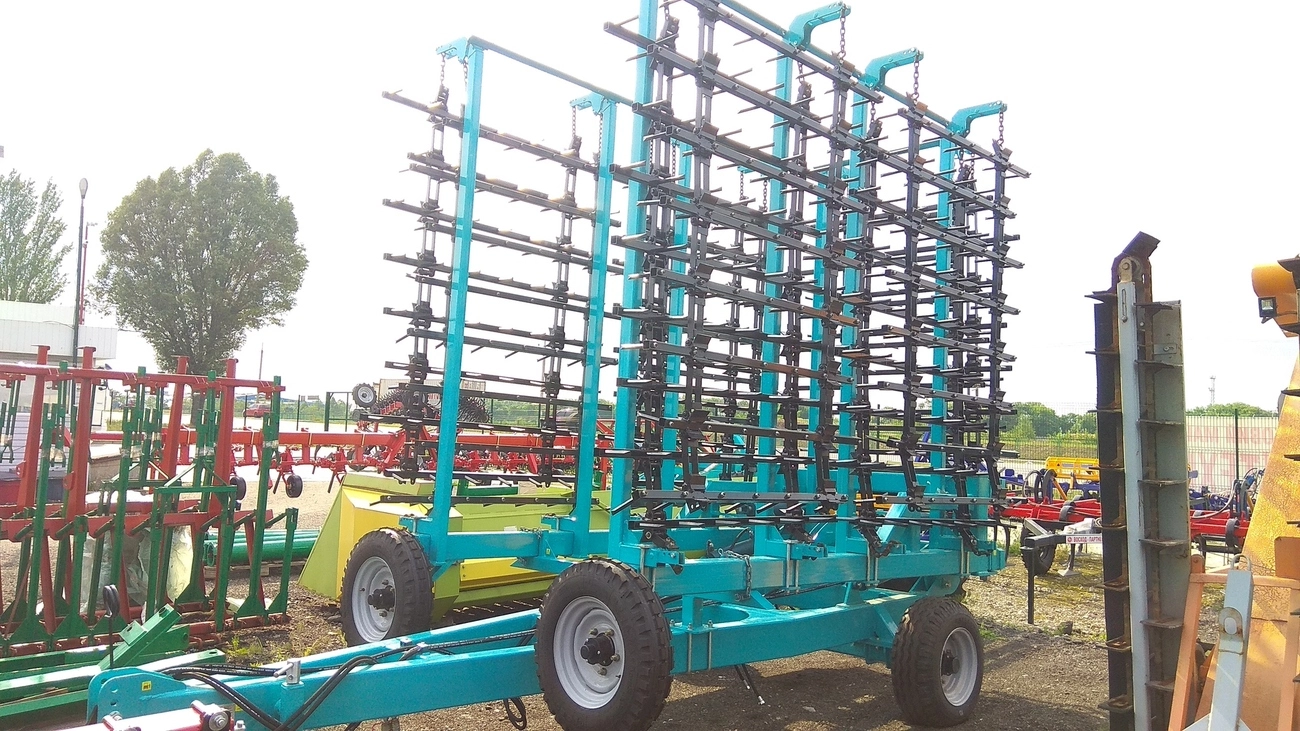

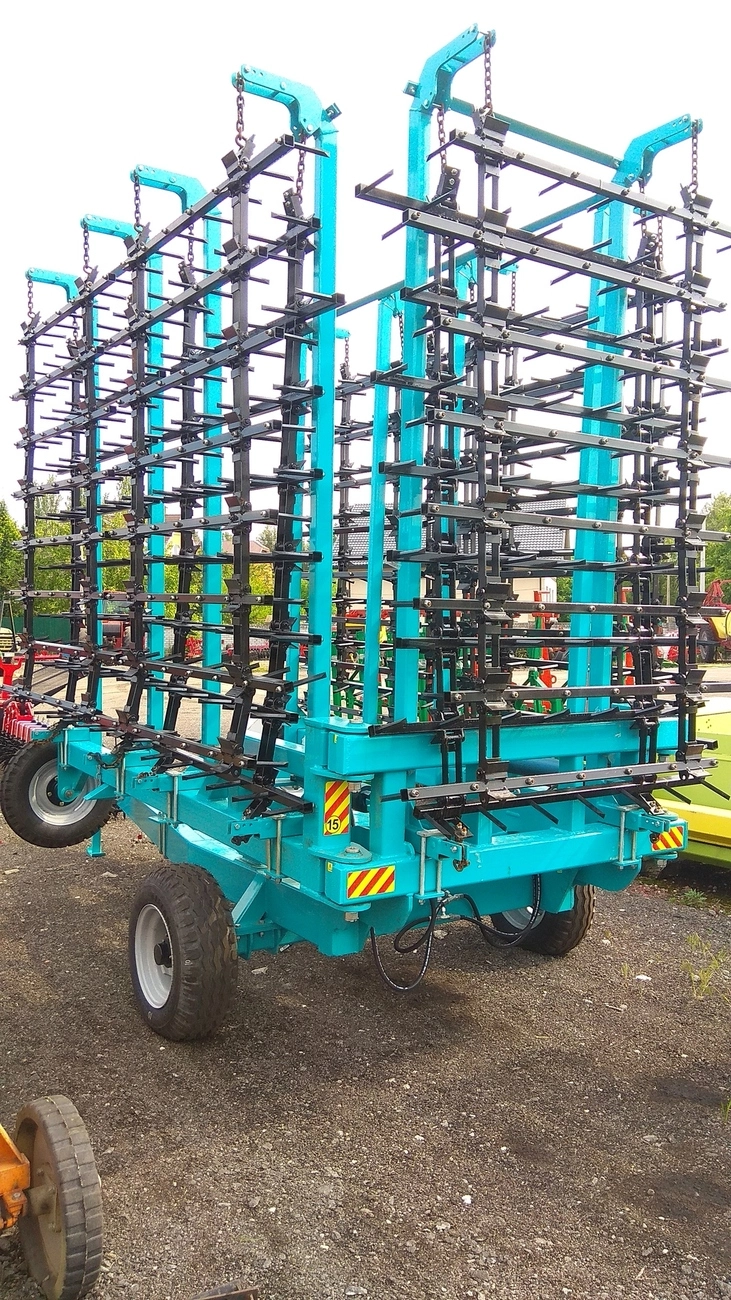

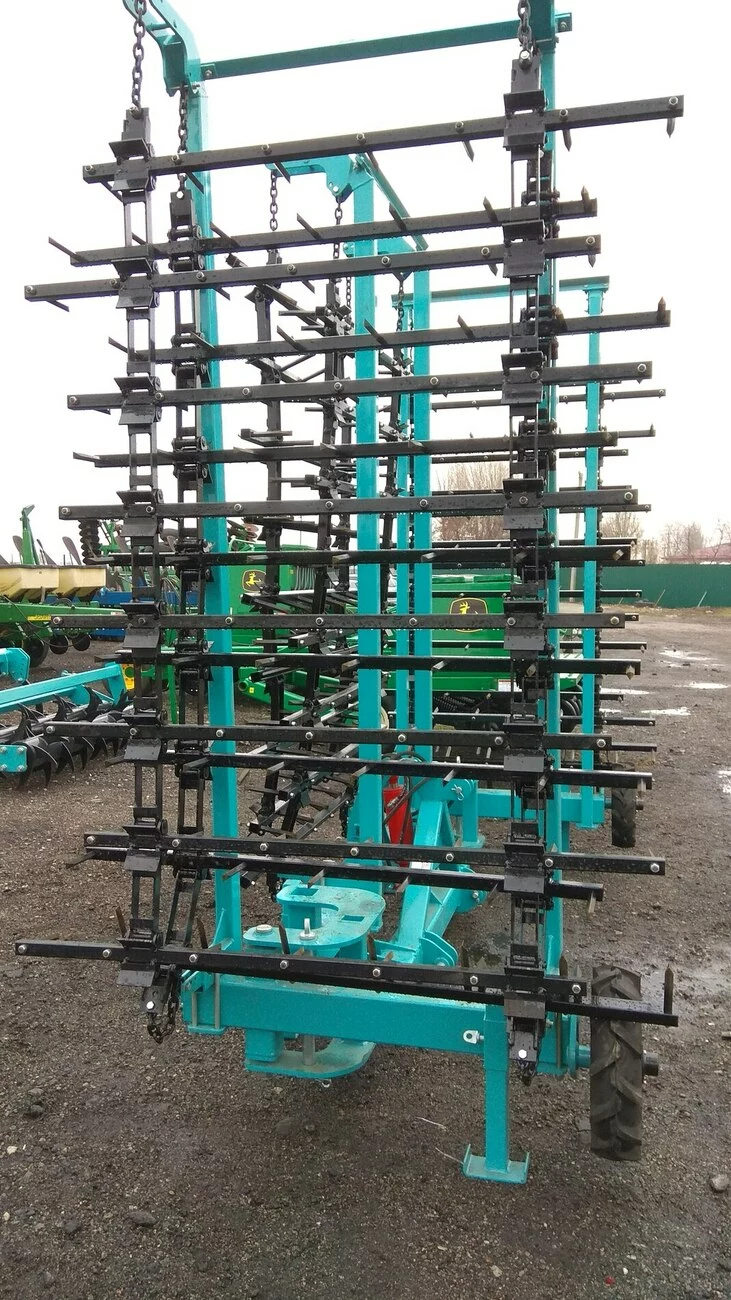

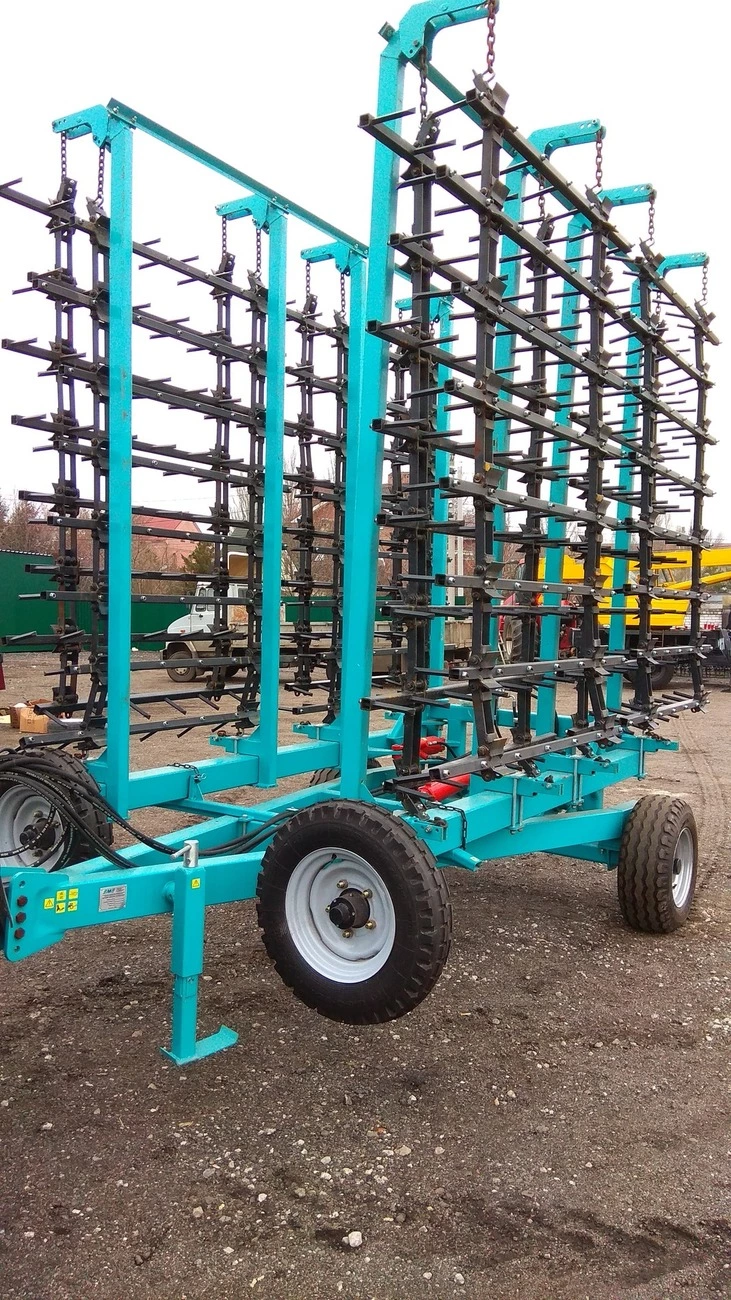

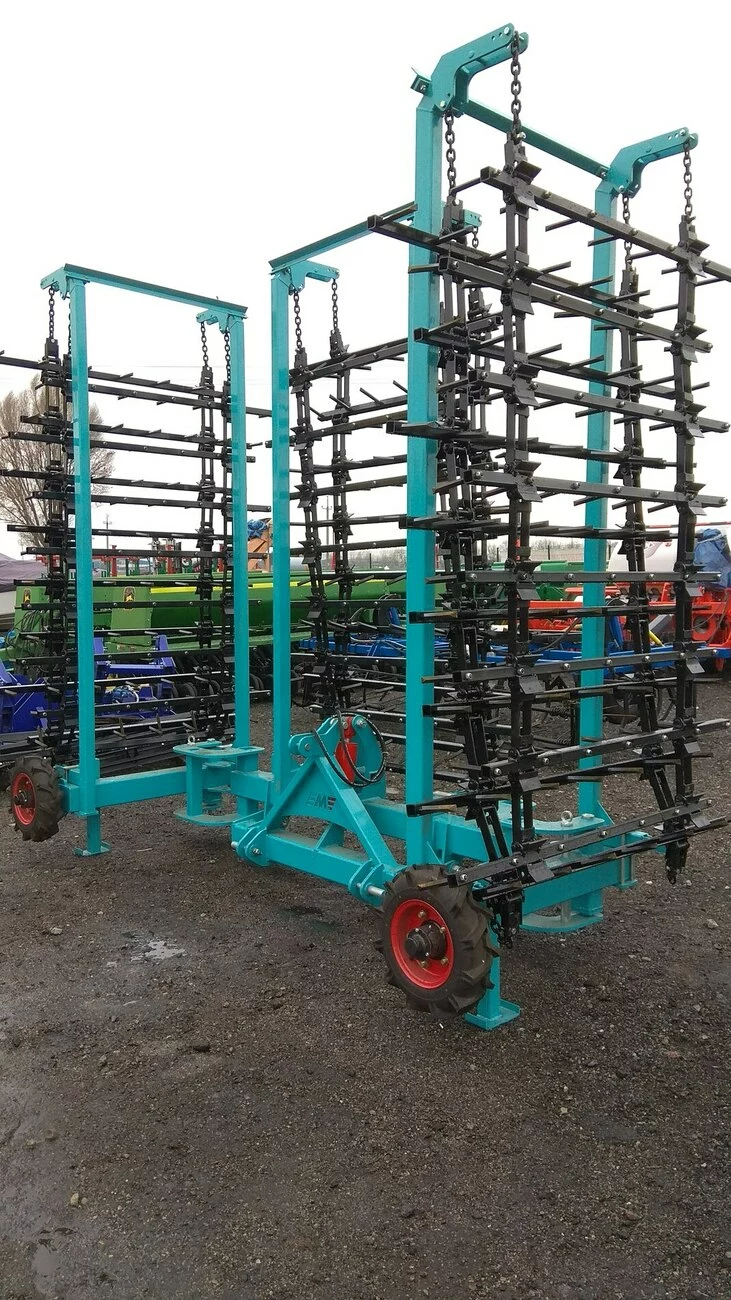

Відмінні риси борони зубової шлейфової (важкої) БЗШ полягають в наступних конструктивно-технологічних рішеннях, що дозволяють значно збільшити надійність і робочий ресурс, також поліпшити ремонтопридатність.
Зуб виготовлений з квадрата марки сталі 65Г з відповідною термообробкою. Використання квадрата резерованого по двох сторонах на гострий клин, забезпечує роботу ріжучої грані квадрата і клиновий робочої поверхні з ефектом самозаточування. Гострий клин легко проникає в грунт.
При використанні в якості несучої балки зубів товстостінної труби квадратного перетину, стало можливим виконання в одній стінці труби орієнтує квадратного отвору перетином 16х16, що в свою чергу дозволяє уникати небезпечного перехідного перетину зуба в зоні квадрат різьблення.
Ланки, що збирають несучі бруси в шлейф виготовлені з міцної листової бористої стали марки 30Г2Р, використовуваної для виготовлення дисків борін, лап. Також рамкова конструкція ланки надає шлейфу стійкість при роботі без знесення слід у слід. Кріплення ланки до зубової балці за допомогою об’ємних осей значно підвищує ремонтопридатність вузла.
Штамповані з листової сталі упори, встановлені на зубний балці забезпечують необхідний кут установки зубів (23 ° або 45 ° від вертикалі).
Схема розстановки зубів при міжосьовій відстані сусідніх в плані зубів 25 мм і діагоналі квадрата 22 мм забезпечує практично повне перекриття робочої зони по всій ширині захоплення при конструкції шлейфа, що складається з десяти несуть брусів із зубами.
Несуча рама дозволяє встановлювати додатково ємності і системи для внесення необхідних хімікатів і добрив.
Технічні характеристики |
БЗШ – 5,5Н |
БЗШ-7 |
БЗШ -9 |
БЗШ -12 |
БЗШ -14 |
БЗШ -18 |
БЗШ -21 |
Тип |
Навісна |
Полупричіпна |
Полупричіпна |
Полупричіпна |
Причепна |
Причепна |
Причепна |
Робоча ширина |
5,5 м |
7,05 м |
8,85 м |
12,35 м |
14,1 м |
17,65 м |
21,2 м |
Тотужність трактора |
від 80 к/с |
від 100 к/с |
від 130 к/с |
від 180 к/с |
від 260 к/с |
від 330 к/с |
від 400 к/с |
Робоча швидкість |
8-15 км/ч |
||||||
Глибина обробітку мм. |
4 - 9 |
||||||
Кут атаки |
45°; 67° |
||||||
Кількість рядів зубів/шт. |
16 / 336 |
16 / 448 |
16 / 560 |
16 / 784 |
16 / 896 |
16 / 1120 |
16 / 1344 |
Ширина шлейфа загальна мм. |
1770 |
||||||
Ширина планки шлейфа мм. |
1585 |
||||||
Параметри квадрата шлейфа мм. |
40 х 40 - 4 |
||||||
Відстань між планками шлейфа мм. |
270 |
||||||
Відстань між зубами на планці щлейфа |
235 мм |
||||||
Довжина шлейфа мм. |
4455 |
||||||
Довжина зуба ЗАГАЛЬНА та РОБОЧА мм. |
200 / 155 |
||||||
Квадрат зуба мм. |
160 х 160 |
||||||
Робоча ширина зуба мм. |
21 |
||||||
Кількість зубів на планці шлейфа шт.. |
7 |
||||||
Транспортна ширина |
3,7 |
2,4 м |
2,4м |
2,4 м |
4,9 м |
4,9 м |
4,9 м |
Перехід в транспортне положення |
Гідравлічна та ручна |
гідравлічна |
гідравлічна |
гідравлічна |
Механіка (Гідравліка опція) |
Механіка (Гідравліка опція) |
Механіка (Гідравліка опція) |
Перетин рами |
150 х 100-6мм 150 х 100-8мм |
150 х 100-6мм 150 х 100-8мм |
200 х 100-6мм |
200 х 100-6мм |
200 х 200–8мм |
200 х 200–8мм |
200 х 200–8мм |
Вага кг. |
1500 |
2500 |
3000 |
3500 |
5000 |
6000 |
7000 |
